Hochwasserschutz Markelsheim

Projekt-Details

  • Auftraggeber

    Land Baden - Württemberg
    RP Stuttgart, Referat 53.2
    74072 Heilbronn

  • Leistung

    Objektplanung, Bemessungslastfall HQ100
    LPH 1 - 9, örtliche Bauüberwachung,
    SiGeKo, Vermessung,
    Alarm- und Einsatzpläne

  • Planung
    2003 - 2008, 2012 - 2014
  • Bau
    1. BA 2013 - 2014
    2. BA 2014 - 2016
  • Technische Daten

    Länge ca. 1.500 m,
    Deichbau-, Stahlbeton-, Stahlwasserbau-,
    Kanalbau-, Spundwand-, Straßenbauarbeiten,
    mobile Systeme, Hubschütze,
    Natursteinarbeiten, Objektschutz,
    Verdolung ca. 525 m DN 2500, 2900/1650,
    Auslaufbauwerke DN 300 - DN 2500,
    Schlitzklappen, Absperrschieber,
    Rückstauklappen

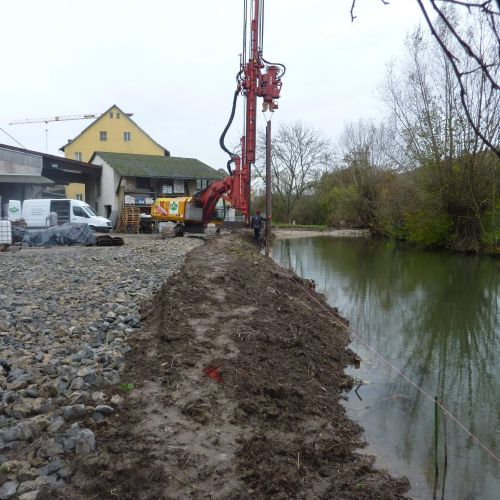

Spundwandarbeiten, HW - Schutz am Mühlkanal

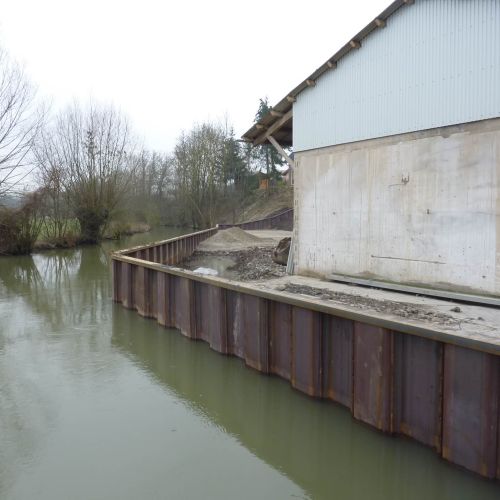

Spundwandarbeiten, Mühlkanal OW

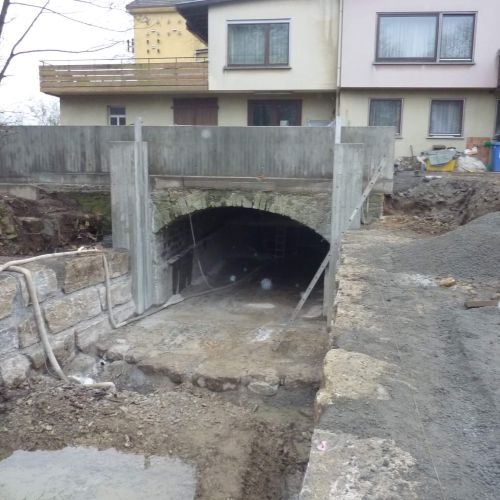

Hubschütz UW, Anbindung Mühlkanal, im Bau

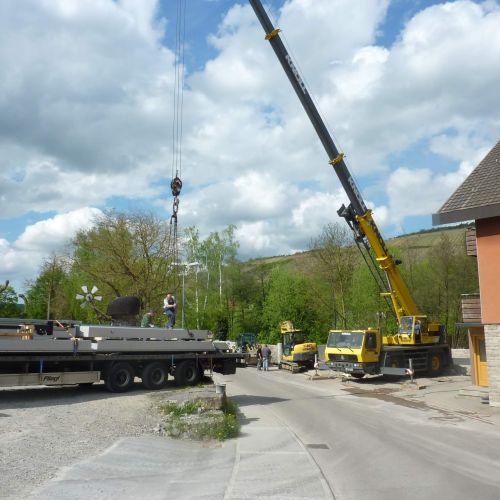

Hubschütz UW, Anlieferung

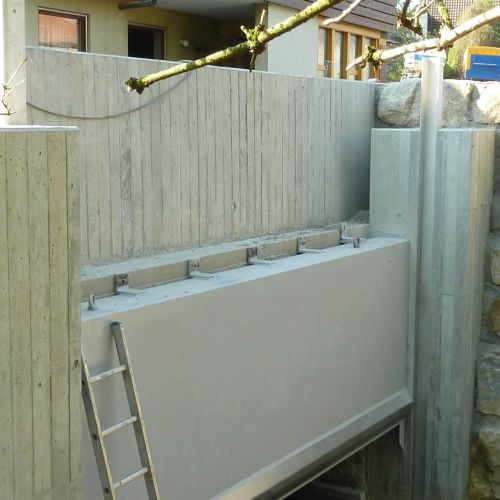

Hubschütz UW, Einbau

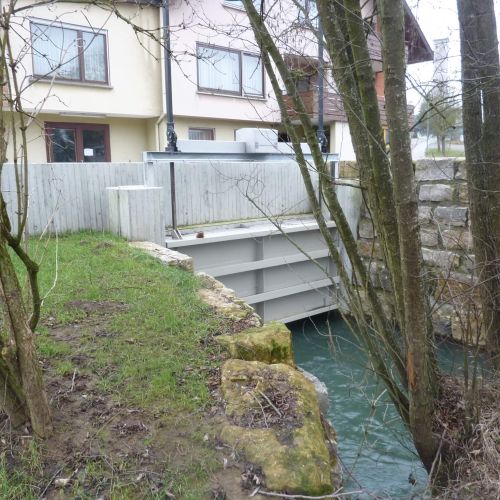

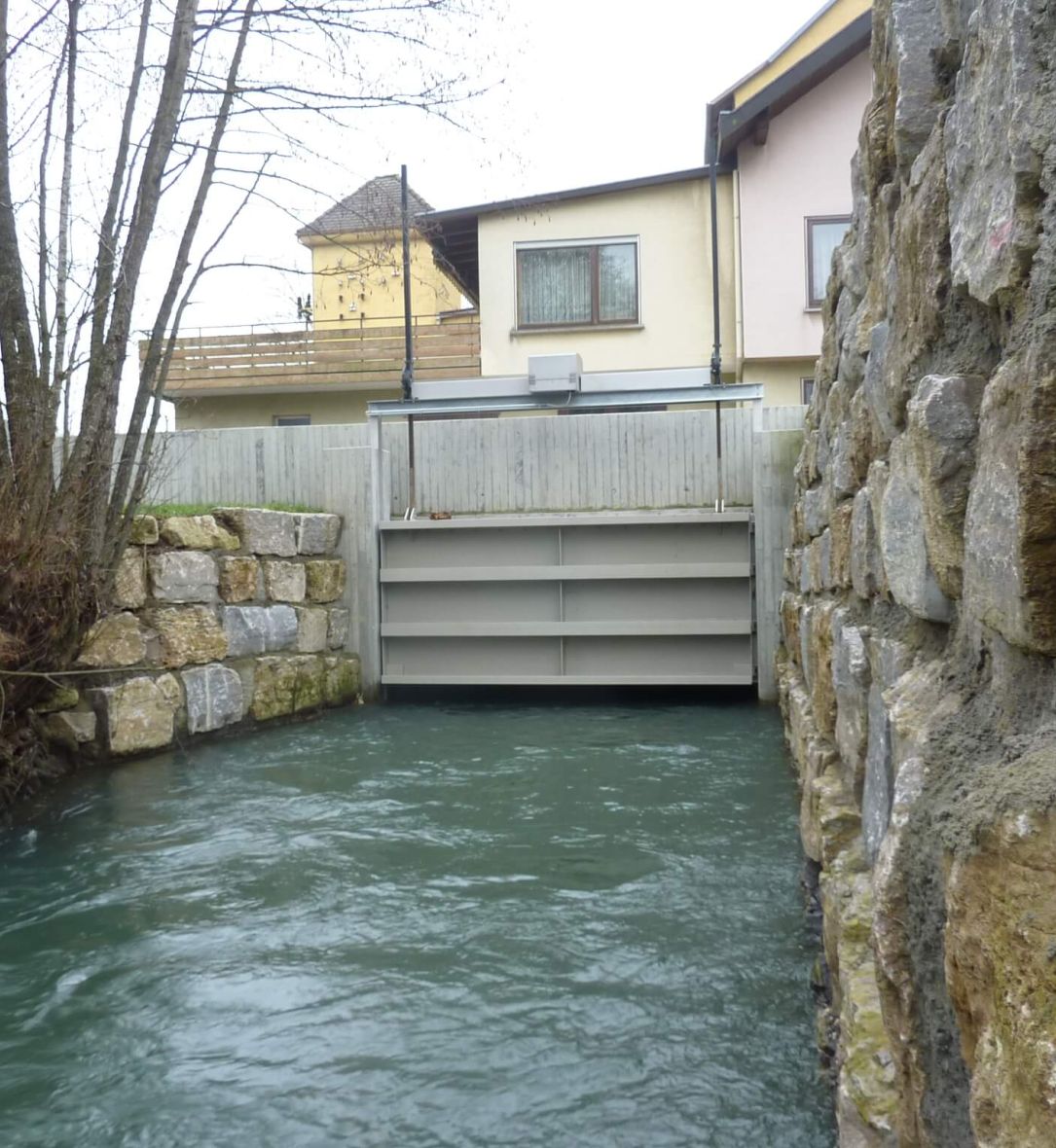

Hubschütz UW, Fertigstellung

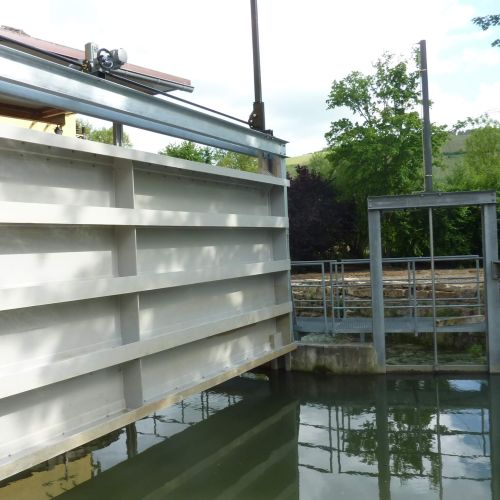

Hubschütz OW, im Bau

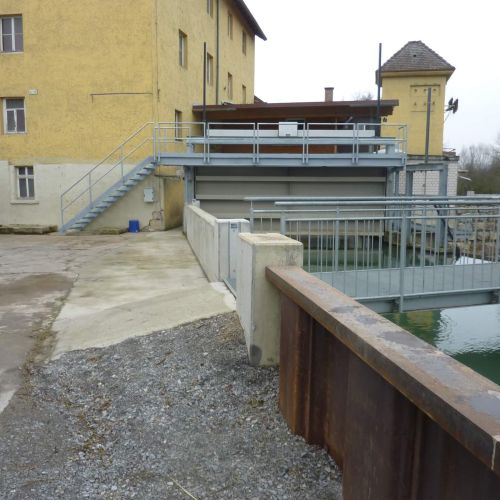

Hubschütz OW, Anschluss Spundwand

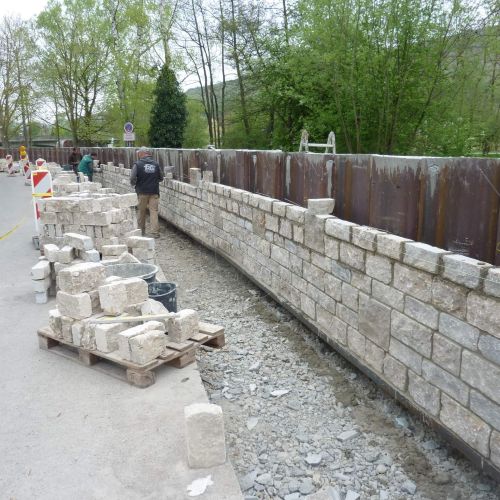

Spundwandarbeiten, Natursteinvorsatz

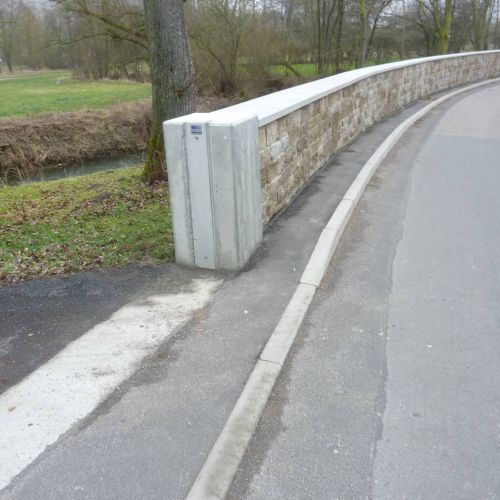

Spundwand mit Natursteinverkleidung

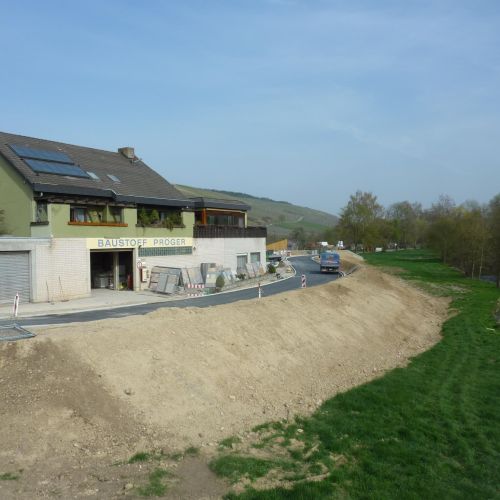

Deichbau, Straßenanhebung

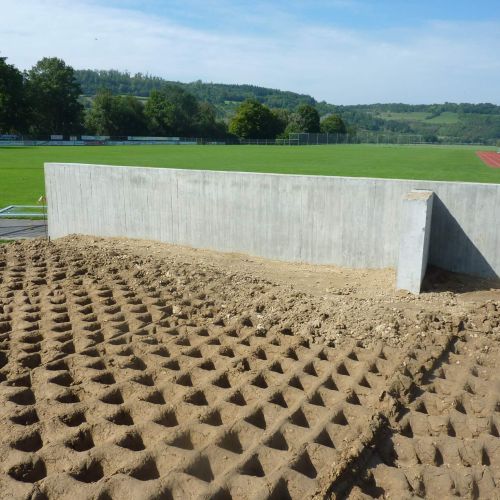

Anschluss Deich an Winkelstützwand, im Bau

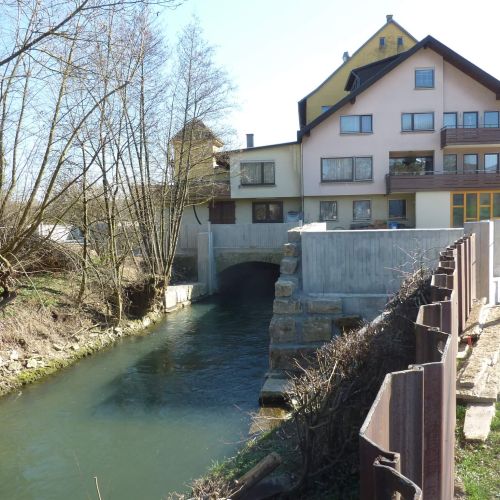

HW - Schutzwände

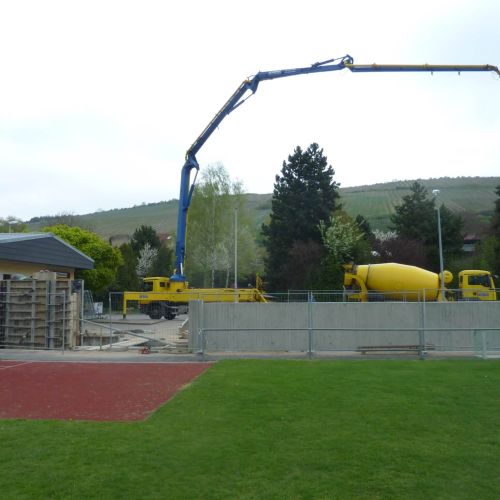

Stahlbetonwinkelstützwände

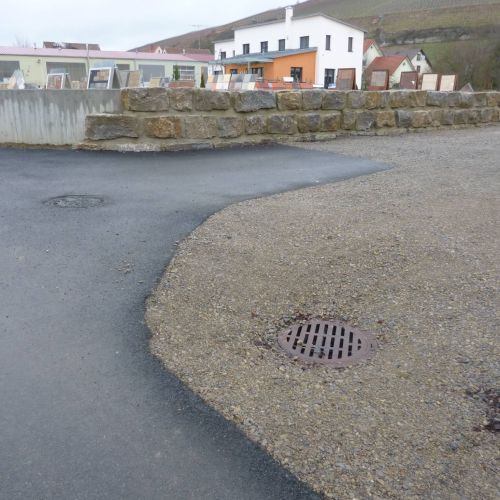

HW - Schutzwand

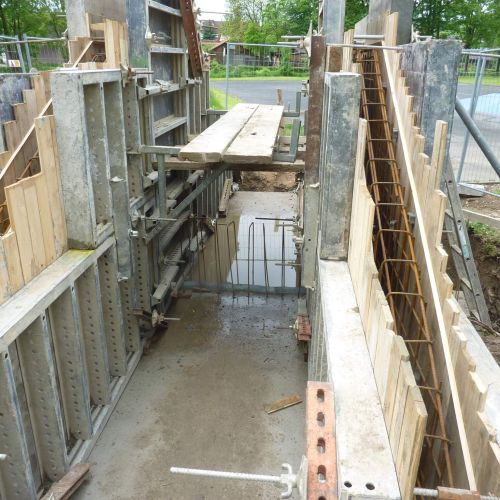

mobiles System, Durchgang, Stahlbetonwände im Bau

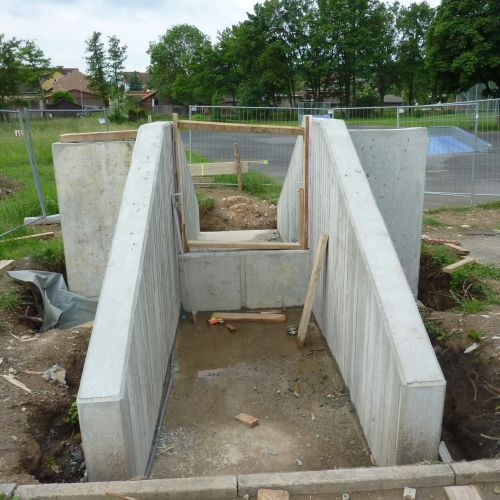

mobiles System, Durchgang, Stahlbetonwände vor Deichbau

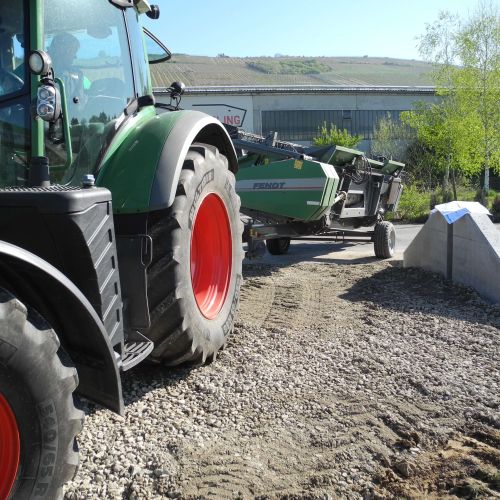

mobiles System, Durchfahrt, Fahrversuch

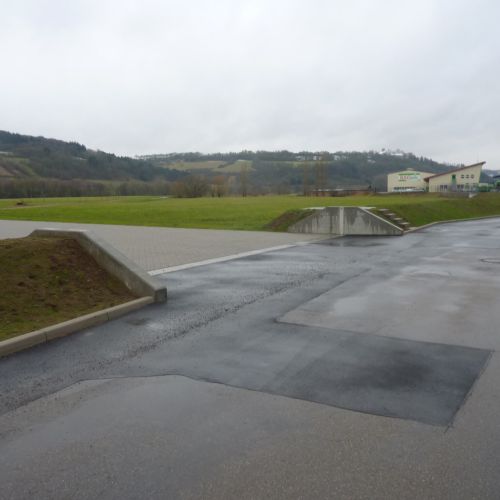

mobiles System, Durchfahrt, nach Fahrversuch

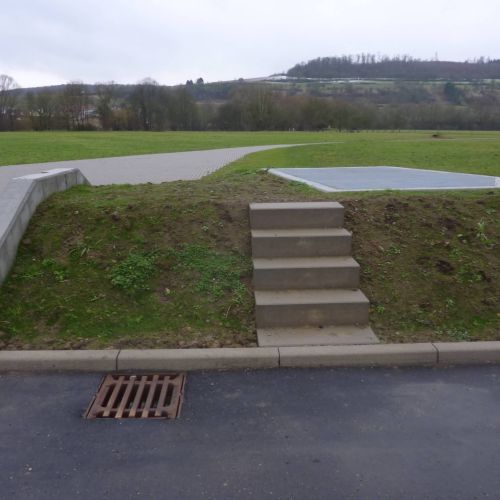

mobiles System, Durchfahrt, Schieberschacht im Deich

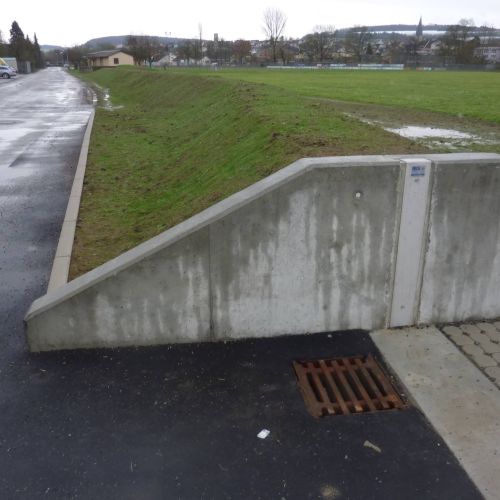

mobiles System, Durchfahrt, Deichanschluss

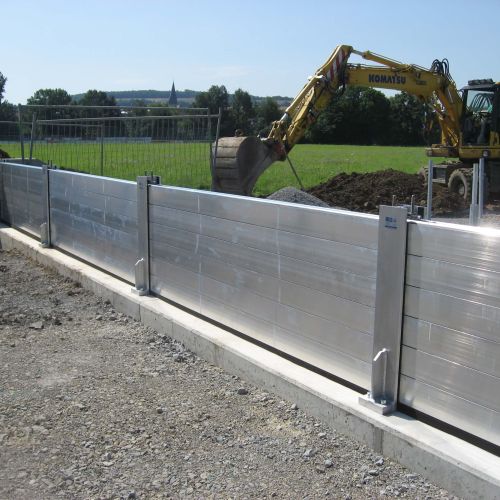

mobiles System, Probeaufbau

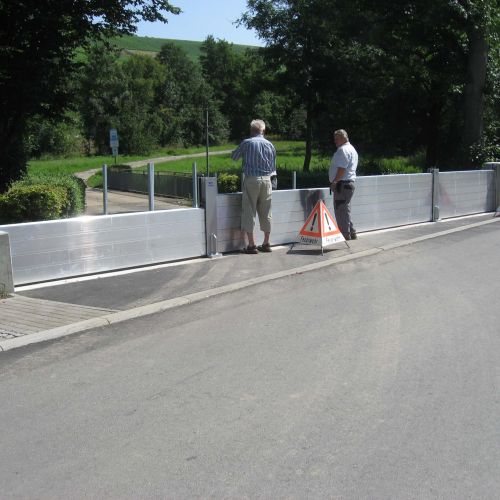

mobiles System, Probeaufbau Durchfahrt

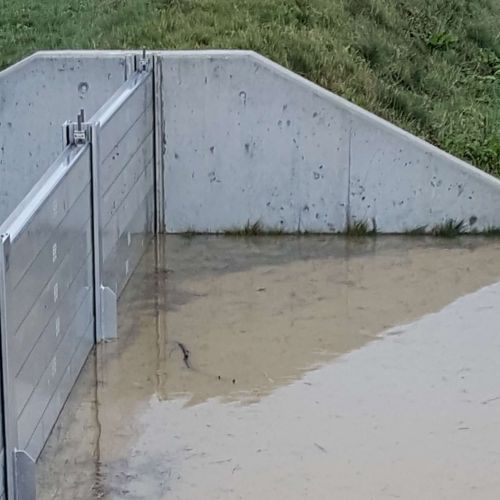

mobiles System, im HW - Einsatz

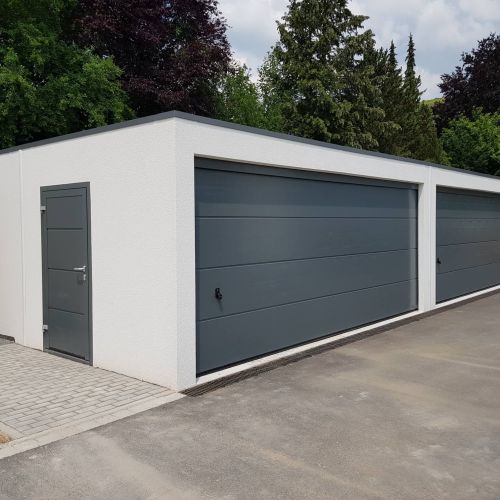

mobiles System, Neubau Fertigteilgaragen für die Einlagerung neben der Feuerwache

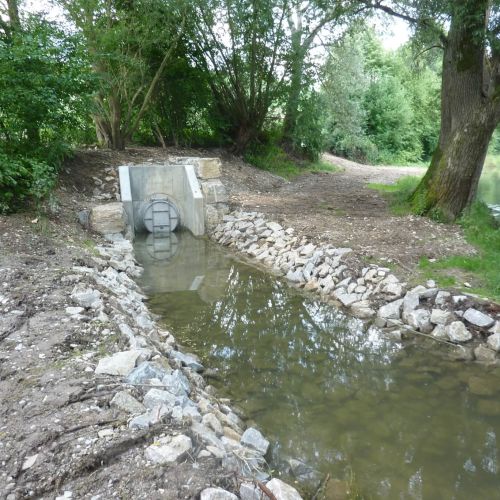

Auslaufbauwerk, Entlastung RÜB, im Bau

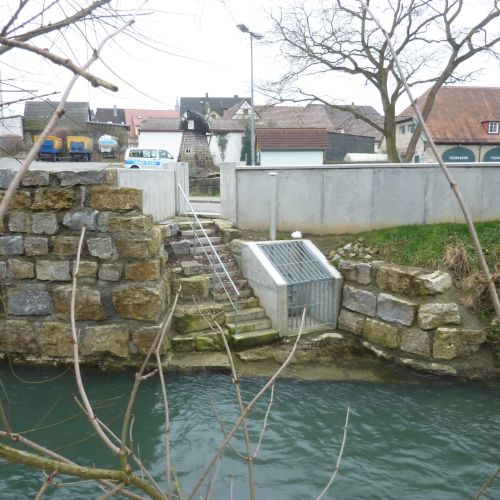

Auslaufbauwerk, Entlastung RÜB, Schutzwände

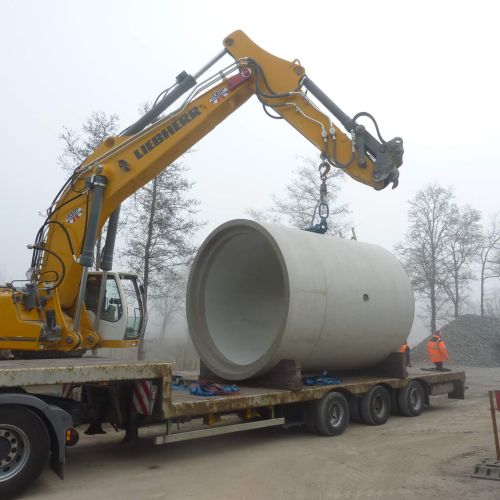

Verdolung DN 2500, Anlieferung

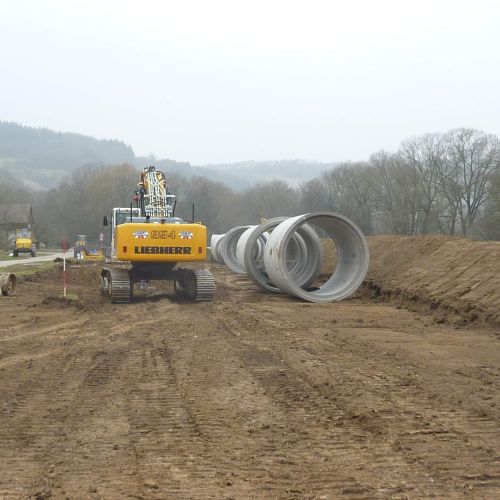

Verdolung DN 2500, Lagerung

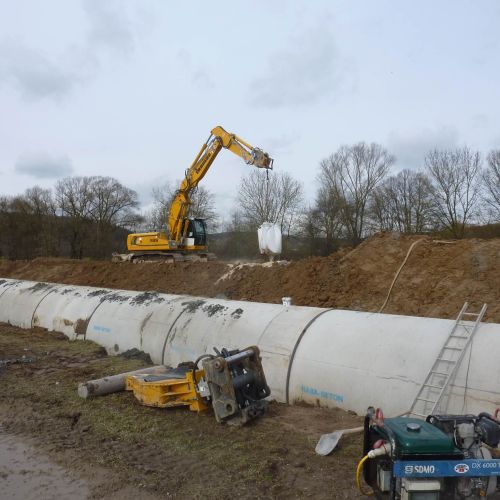

Verdolung DN 2500, Einbau im Deichbereich

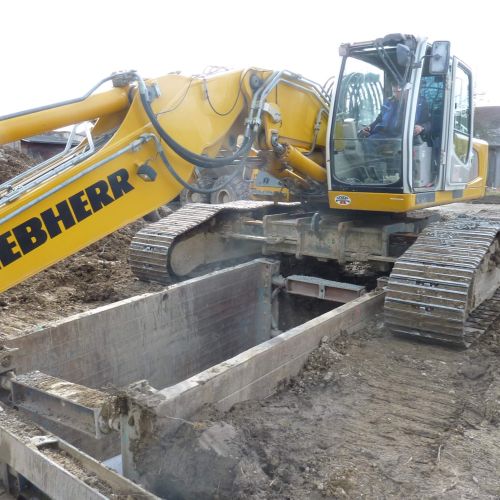

Kanalumverlegung, Einsatz von Sonderfahrzeugen

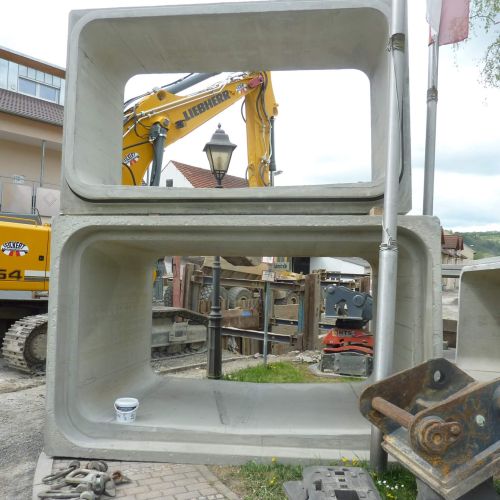

Verdolung DN 2900/1650, Lagerung vom Einbau innerorts

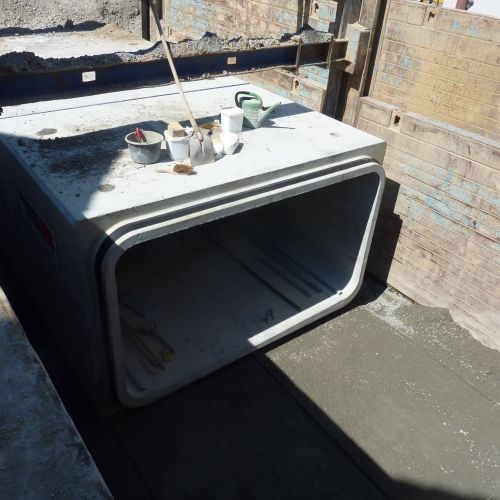

Verdolung DN 2900/1650

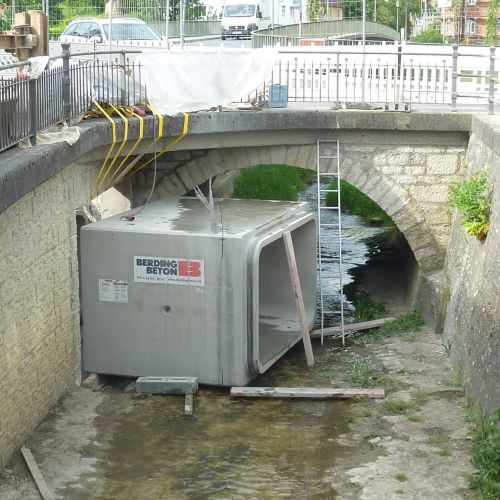

Abflusslenkung Gewässer - Verdolung, Einschieben Anschlussstück

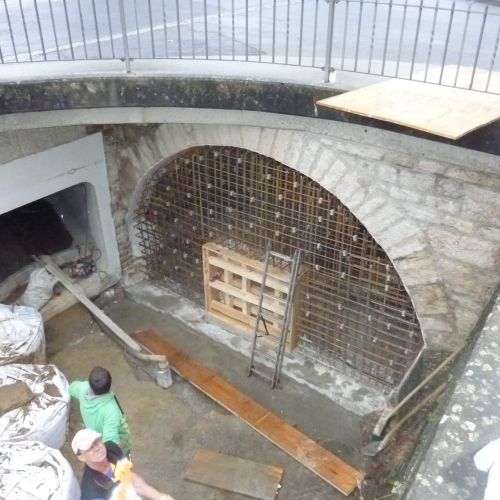

Abflusslenkung Gewässer - Verdolung, Gewölbeverschluss

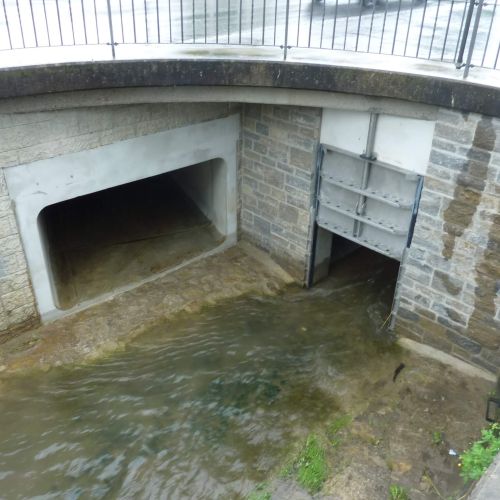

Abflusslenkung Gewässer - Verdolung

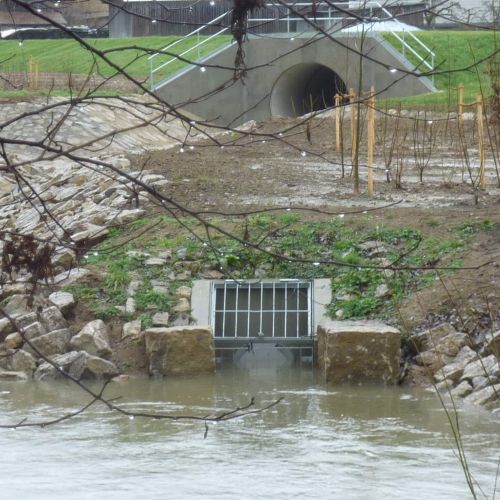

Auslaufbauwerke Verdolung und RÜB

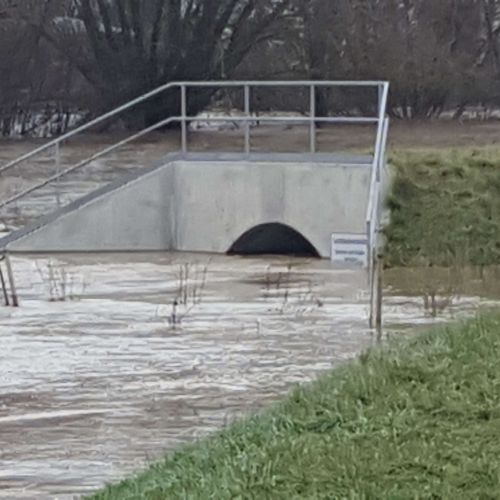

Auslaufbauwerk DN 2500, bei Hochwasser

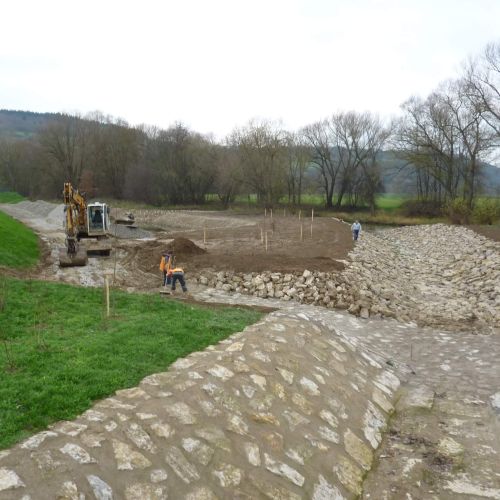

Auslaufbauwerk DN 2500 mit Durchfahrt für die Landwirtschaft

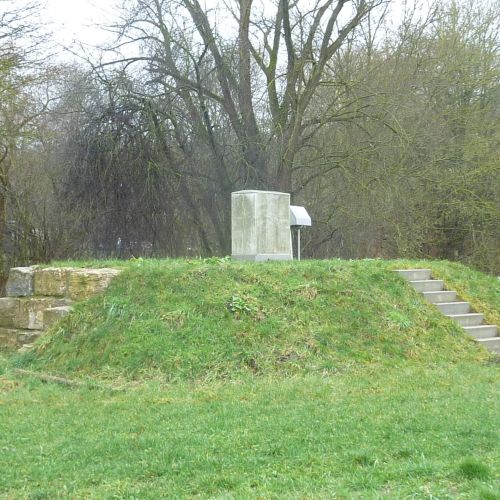

RÜB, Höherlegung Betriebspunkt

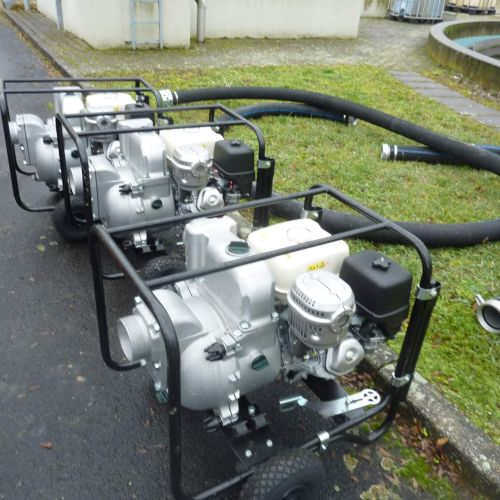

mobile Pumpen für die Binnenentwässerung

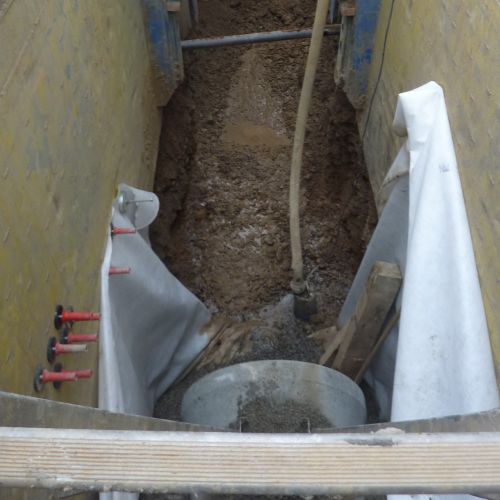

Kanalumverlegung DN 800, Bauen im Bestand

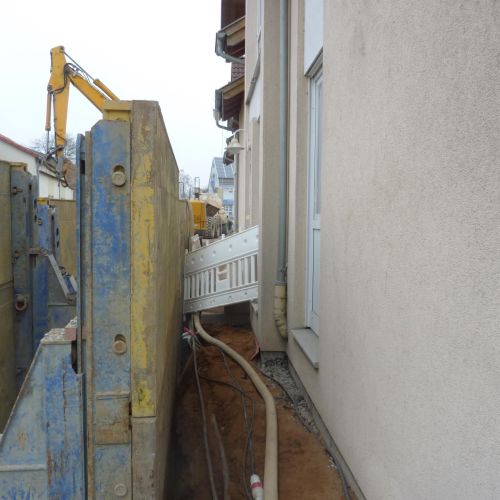

Kanalumverlegung DN 800, beengte Verhältnisse innerorts

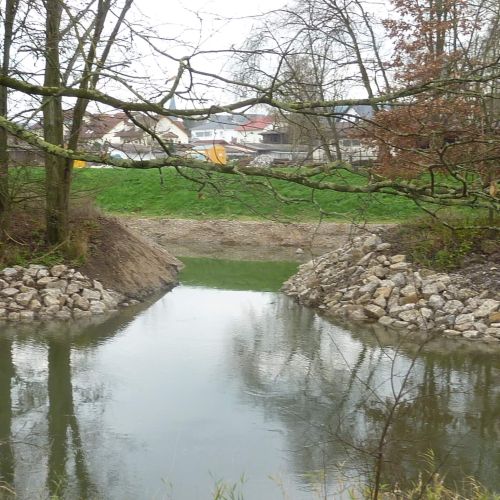

Ausgleichsmaßnahme am Gewässer
